Rilevatore di perdite di elio per l'ispezione di pezzi pressofusi

Un rilevatore di perdite di elio (comunemente indicato come rilevatore di perdite con spettrometria di massa di elio) è uno strumento di precisione che utilizza l'elio come gas tracciante per rilevare se sono presenti piccoli punti di perdita all'interno dei pezzi pressofusi e il loro tasso di perdita. Rilevando tracce estremamente piccole di elio, è in grado di identificare piccoli difetti che i metodi tradizionali di ispezione dell'acqua e di caduta di pressione non sono in grado di rilevare, rendendolo il 'gold standard' per garantire l'ermeticità delle pressofusioni.

I. Perché i pressofusi richiedono test di tenuta ad alta precisione?

I difetti che si verificano durante il processo di produzione della pressofusione possono causare perdite:

• Porosità/cavità da ritiro: piccoli vuoti formati all'interno del getto a causa di un'alimentazione insufficiente durante la solidificazione e il raffreddamento.

• Alette fredde: giunzioni formate quando due flussi metallici si incontrano ma non riescono a fondersi completamente.

• Soffiature: bolle formate all'interno del getto causate dall'aria intrappolata nello stampo o dai gas rilasciati dai rivestimenti.

• Microfessure:piccole crepe difficili da rilevare ad occhio nudo, causate da espulsione o stress.

In settori quali quello automobilistico (ad esempio, blocchi motore, alloggiamenti di trasmissione), aerospaziale, della refrigerazione (ad esempio, alloggiamenti di compressori) e delle telecomunicazioni (ad esempio, dissipatori di calore di stazioni base), questi difetti possono causare perdite di fluidi o gas, incidendo gravemente sulle prestazioni, sulla sicurezza e sulla durata del prodotto.

II. Principio di funzionamento del rilevatore di perdite con spettrometro di massa a elio

1. Gas tracciante: l'elio viene utilizzato perché:

• Il basso peso molecolare (4 g/mol) e la bassa viscosità gli consentono di passare rapidamente attraverso piccole perdite.

• Chimicamente inerte, che lo rende sicuro, non infiammabile e non tossico.

• Concentrazione molto bassa nell'aria (circa 5 ppm), con conseguente segnale di fondo basso e sensibilità di rilevamento estremamente elevata.

• Basso assorbimento, prevenendo la contaminazione del sistema di rilevamento e del pezzo.

2. Analisi tramite spettrometria di massa: il componente principale dello strumento, il 'tubo dello spettrometro di massa', ionizza le molecole di gas inalate trasformandole in ioni. Questi ioni vengono quindi separati in un campo magnetico in base al loro rapporto massa/carica. Lo strumento è specificatamente sintonizzato per rilevare solo ioni di elio (numero di massa 4). L'intensità del segnale è proporzionale alla concentrazione di elio, consentendo un calcolo preciso del tasso di perdita.

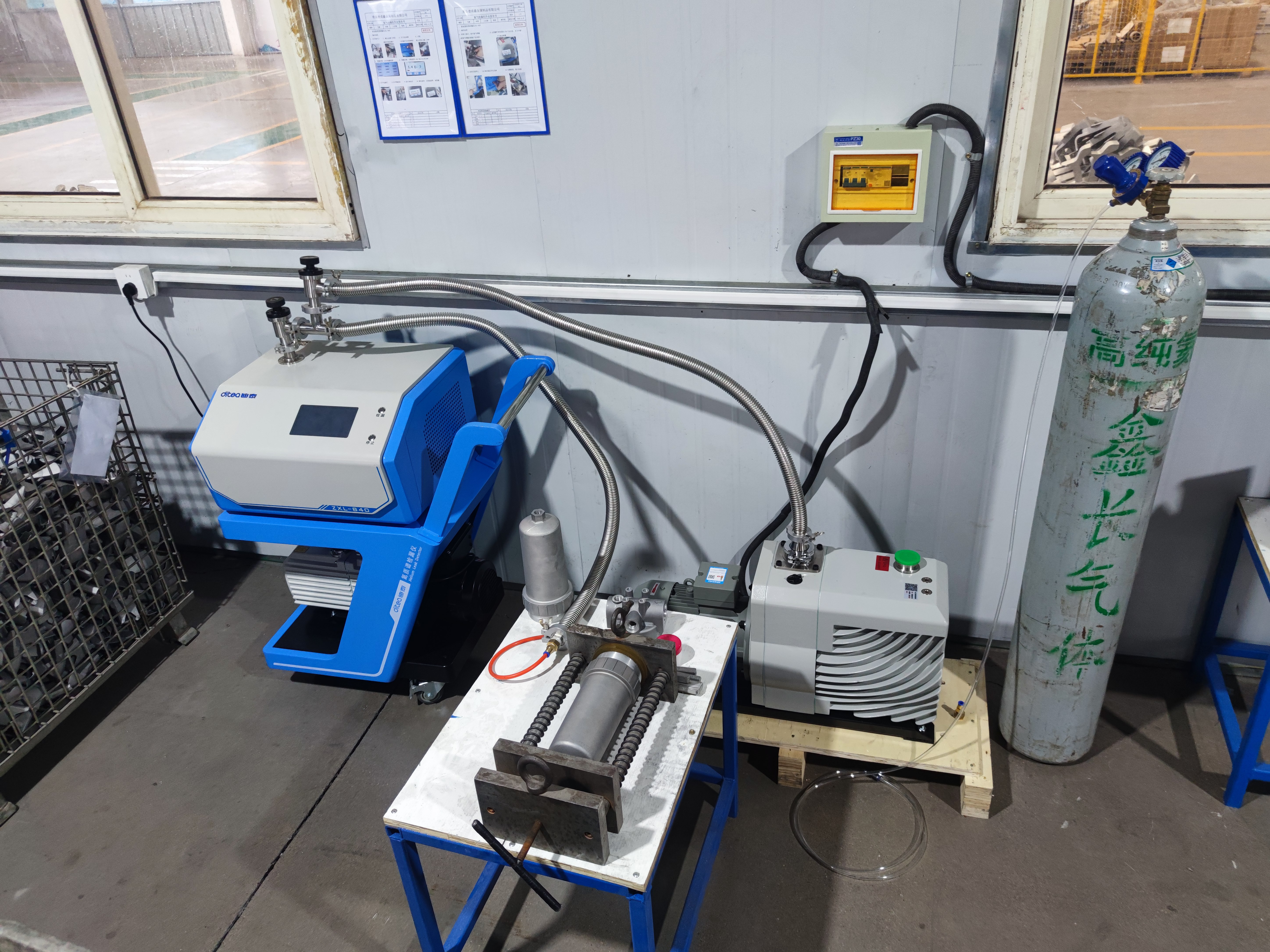

III. Metodo QSY per l'ispezione delle perdite di elio dei pezzi pressofusi

Modalità sonda sniffer

Questo è il metodo più comunemente utilizzato e flessibile sulle linee di produzione.

• Processo:

1. L'interno della pressofusione viene riempito con elio (o una miscela di elio-azoto) ad una determinata pressione.

2. Il pezzo viene lasciato riposare per un periodo (tempo di pressurizzazione) per consentire all'elio il tempo sufficiente per fuoriuscire da eventuali perdite.

3. Un operatore utilizza una sonda 'sniffer' portatile, spostandola lentamente sulla superficie esterna del pezzo (1-3 mm dalla superficie).

4. Se esiste un punto di perdita, l'elio che fuoriesce viene attirato nella sonda e inviato al rilevatore, che allarma e localizza la perdita.

• Vantaggi:

1. Non è necessaria alcuna camera a vuoto, il che la rende adatta a pezzi grandi e complessi.

2. Consente la localizzazione diretta e rapida dei punti di perdita, facilitando la rilavorazione.

3. Facilmente integrabile in linee di produzione automatizzate.

• Svantaggi:

1. Sensibilità inferiore rispetto alla modalità vuoto; suscettibile alle interferenze delle correnti d'aria e dei livelli di fondo ambientale.

2. Maggiore consumo di elio.

IV. Considerazioni chiave per l'implementazione del test di tenuta dell'elio

1. Pulizia e secchezza dei componenti: macchie di olio, umidità o polvere sulla superficie del pressofuso possono bloccare piccoli percorsi di perdita, portando a risultati falsi. È essenziale assicurarsi che il pezzo sia completamente pulito e asciutto prima del test.

2. Utensili e attrezzature: per il pezzo sono necessari dispositivi di tenuta personalizzati. Questi devono garantire che durante la pressurizzazione o l'evacuazione, il pezzo stesso sia l'unica potenziale fonte di perdite e che le interfacce dell'attrezzatura siano assolutamente a tenuta.

3. Sfondo di elio: la presenza di elio nell'ambiente (ad esempio, a causa di perdite del palloncino) può interferire con i risultati del test. I test dovrebbero essere condotti in un ambiente relativamente pulito.

4. Durata del ciclo e costi: è necessario trovare un equilibrio tra sensibilità di rilevamento, durata del ciclo di produzione, consumo di elio e investimento in apparecchiature. L’integrazione automatizzata è fondamentale per migliorare l’efficienza e la coerenza.

5. Impostazione degli standard: i criteri scientifici e razionali di superamento/fallimento per i tassi di perdita devono essere stabiliti in base ai requisiti di utilizzo finale del prodotto.

V. Riepilogo

Il rilevatore di perdite di elio (rilevatore di perdite con spettrometro di massa a elio) è lo strumento definitivo per garantire l'ermeticità dei pezzi pressofusi di alta qualità. Grazie alle sue capacità di rilevamento altamente sensibili e quantitative, è in grado di identificare potenziali piccoli difetti di fusione, eliminando così i problemi di qualità legati alle perdite alla fonte. Sebbene l'investimento iniziale sia elevato, si tratta di una tecnologia di controllo qualità indispensabile e fondamentale per i settori con requisiti estremi di affidabilità e sicurezza, come quello automobilistico, aerospaziale e della refrigerazione di fascia alta.
